★联接各个品牌的SSI信号传感器和各种荷重传感器 ★SSI信号可同时冗余设备连接PLC的SSI模块和本款仪表 ★强大的信号与电源抗干扰容错功能，更可靠安全 ★输入信号格雷码或纯二进制码可选 ★多圈绝对值编码器，4-20mA荷重编码器 ★智能化面板设定，多种功能位移控制应用 ★RS485或MOSBUD RTU数字通讯、4-20mA、8点开关多种输出信号 |
|
|
|
型号 |
KSG-160 |
|
|
安装形式 |
开孔安装 |
|
|
外形尺寸（宽高深） |
160×80×170 |
|
|
仪表开孔尺寸 |
153×75 |
|
|
数码显示位数 |
开度6位，荷重4位 |
|
|
输入信号 |
SSI同步串联信号25位；2路4-20mA荷重信号 |
|
|
开关输出数 |
8路（继电器，每位置一常开）;面板预设,开关形式设置 |
|
|
位置信号输出 |
4路位置信号输出，三路4-20mA模拟量（2路荷重和1路开度）、一路开度RS485或MODBUS RTU通讯数字量 |
|
|
信号调整 |
可设4、20mA对应值，可4、20mA 输出值微调零、调满 |
|
|
通讯协议 |
自带仪表或MODBUS协议，也可按用户提供协议要求定制；可面板设置地址、速率 |
|
|
零点置位 |
任何位置置位，面板智能设置 |
|
|
工作电压 |
220Vac (24Vdc可定制) |
|
|
外供电源 |
可提供传感器的工作电源（订货时注明电压与耗电流） |
|
|
工作温度 |
-10℃～60℃ |
|
|
相对湿度 |
<85% |
|
|
方向设置 |
旋转编码器正反向设置； |
|

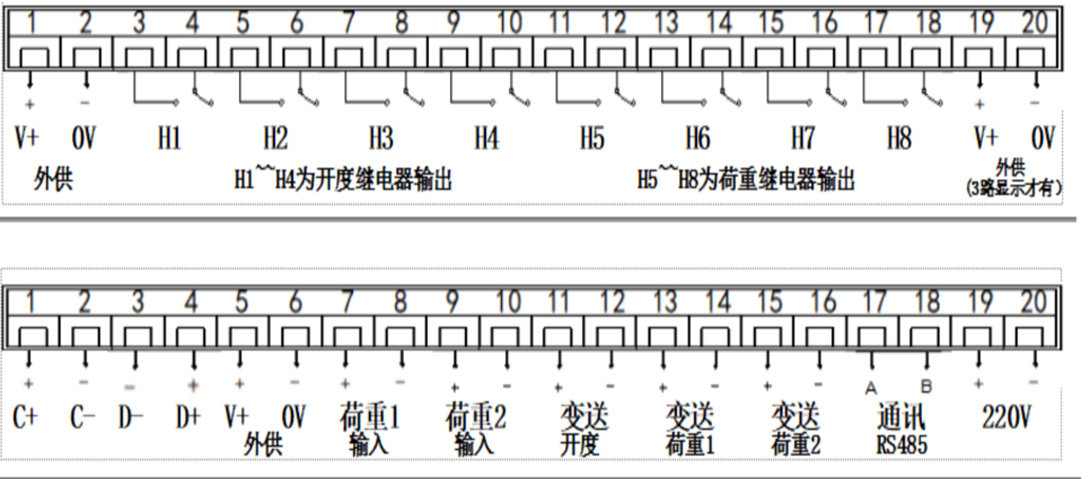

※接线端子：
|
|
|
|||||||||||||||||||||||||||||||||
※工作参数:
*输入信号: 绝对型编码器同步串行SSI信号，格雷码或二进制。2路4—20mA荷重信号。
*工作电压: 220V （其它输入电压订货可选）
*外供电源：可提供传感器工作电源（订货时注明电压与耗电流）
*输出形式: 三路4－20mA模拟量输出.输出D/A精度12位
一路RS485全数字量输出，自带通讯协议，也可按照客户要求
多个预设位置输出，继电器干节点，开关形式可设置
K4型4个预设位置开关输出
K8型8个预设位置开关输出 ，(24Vdc 1A）
*环境温度: -10℃～60℃
*相对湿度: <90%

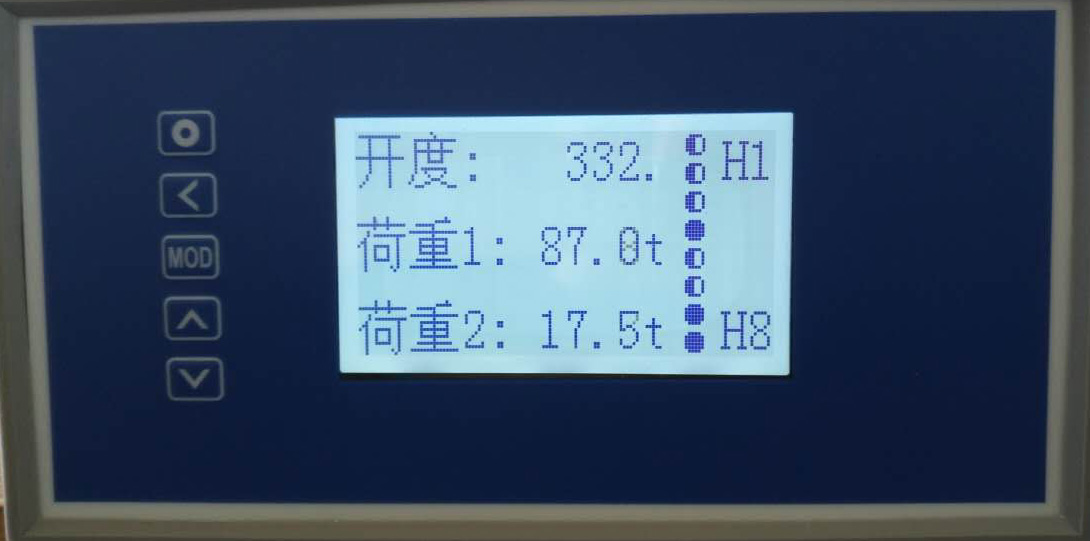

*数码显示： 开度6位数码显示，小数点位置可设定。荷重4位显示。
*零点设置: 可任意位置设零或设指定位置
*圈长设置: 旋转编码器每圈长度设置
*正反向设置: 编码器和直线位移传感器正反向设置
*输出调整: 4－20mA输出对应值设置，4mA、20mA输出信号微调零、调满
*通讯输出：RS485输出（或Modbus)，地址速率设置，通讯协议也可按照客户要求。
*非线性设置：可16段非线性设置或现场修正，可用于卷扬叠层、弧形闸门设置
*PLC冗余设备： SSI信号可以与PLC 的SSI模块连接。
（如需此项功能订货时注明）
*外形尺寸： 160×80×170（宽高深），金属外壳
*开孔尺寸： 152×74
*远程显示：输出信号可一路进PLC，一路进远程显示仪表
※仪表参数设置：
一． 按键说明：
|
操作键 |
1设置键m |
按住3秒钟以上不松开近入设置状态，至OA出现，输入密码 |
|
2左键v |
在设置状态下：1、调出原有参数值2、移动修改位 |
|
|
3确认键MOD |
1、切换显示内容2、在设置状态下，确定存入修改好的参数值 |
|
|
4增加键r |
在设置状态下增加参数值 |
|
|
5减小键s |
在设置状态下减小参数值，非设置状态下，按住3秒置当前位 |
二． 参数说明：
第一组：
|
名称 |
内 容 |
|
开关点设置H1 |
第一报警设定值 |
|
开关点设置H2 |
第二报警设定值 |
|
开关点设置H3 |
第三报警设定值 |
|
开关点设置H4 |
第四报警设定值 |
|
开关点设置H5 |
第五报警设定值 |
|
开关点设置H6 |
第六报警设定值 |
|
开关点设置H7 |
第七报警设定值 |
|
开关点设置H8 |
第八报警设定值 |
第二组：
|
输入密码 |
密码。设置为--1234有效 |
|
开关模式H1 |
第一报警点报警方式（见报警方式说明） |
|
开关模式H2 |
第二报警点报警方式 |
|
开关模式H3 |
第三报警点报警方式 |
|
开关模式H4 |
第四报警点报警方式 |
|
开关模式H5 |
第五报警点报警方式 |
|
开关模式H6 |
第六报警点报警方式 |
|
开关模式H7 |
第七报警点报警方式 |
|
开关模式H8 |
第八报警点报警方式 |
第三组：
|
折线功能 |
开/关 |
十五段折线功能选择。设置为开时，打开折线功能 |
|
折线设置 |
c1~c7 |
1 ~ 7段折线测量值 （原假设直线计算值） |
|
折线设置 |
b1~b7 |
1 ~ 7段折线标准值 （现场实际非线性值） |
第四组：
|
折线设置 |
c8~c15 |
8 ~ 15段折线测量值 |
|
折线设置 |
b8~b15 |
8 ~ 15段折线标准值 |
第五组：
|
每圈分辩率 |
每圈对应高度（长度）设置，或直尺对应总长度 |
|
置位值 |
置位值或0位（面板置位或外部开关置位时的当前值） |
|
小数点位置 |
显示数据小数点位置选择 |
|
面板开关 |
面板 |
|
方向选择 |
正/反向显示选择，ON时反显示 |
|
工作模式 |
工作方式选择（见工作方式说明） |
|
输入位数 |
输入位数（多圈24或26位，单圈或直线10-28位） |
|
编码方式 |
输入信号编码方式（1格雷码，0二进制） |
键调整
键置位选择（ON时按
键3秒置位）
第六组：
|
名称 |
内 容 |
|
通信地址 |
仪表通信地址（开度RS485输出） |
|
波特率 |
通信速率选择 |
|
开度下限 |
开度4mA对应值 |
|
开度上限 |
开度20mA对应值 |
|
开度下微调 |
开度4mA微调 |
|
开度上微调 |
开度20mA微调 |
|
荷重1下微调 |
荷重1的4mA微调 |
|
荷重1上微调 |
荷重1的20mA微调 |
|
荷重2下微调 |
荷重2的4mA微调 |
|
荷重2上微调 |
荷重2的20mA微调 |
|
荷重1显示值 |
荷重1的最大显示数值 |
|
荷重2显示值 |
荷重2的最大显示数值 |
※参数设定特别说明：
一、工作点设置
1． 编码器在工作过程中存在0圈和4096圈交替问题，为了在工作中避免0圈和4096圈交替问题，预先把编码器转到某圈。仪表通电后首先要置位，仪表才能在正常工作显示范围内。
2． 编码器转到某一圈后，
设为ON时按住
键3秒后，编码器此位置被设置为初始位置，或
设为ON时，外部置位开关闭合（短接），此时位置被设置为初始位置。
二．工作方式说明：
|
工作模式 |
显 示 |
|
0 |
（编码器当前位置— 置位位置 ）*每圈分辩率 |
|
—（ 编码器当前位置 — 置位位置 ）|*每圈分辩率 |
|
|
1 |
|编码器当前位置 — 置位位置| *每圈分辩率 |
正常工作状态设为0
三．报警方式说明：
时：上限报警，测量值＞设定值时报警。
时：下限报警，测量值＜设定值时报警。
四．通信：
数据格式为10位，1位起始位，8位数据位，无奇偶校验位、1位停止位。
全部指令以ASCII码传送。通信地址= 0为主动发送方式
主动发送方式：每100ms左右发送一次，发送内容包括“=”，数据符号，6位数据，
小数点位置，结束符“'”。
例主动模式：仪表显示数据为123.456，
则仪表发送：3D、2B、31、32、33、2E、34、35、36、0D
= + 1 2 3 · 4 5 6'
被动模式：仪表显示数据为123.456 上位机发送：23 30 31 0D（地址01）
仪表回复：3D、2B、31、32、33、2E、34、35、36、0D
= + 1 2 3 · 4 5 6'
注：仪表地址设为“0”为主动模式，地址设为“1”或其它为被动模式。
※订货注明事项：
1． 产品安装形式型号
2． 传感器位数，单圈或多圈
3． 开关输出节点数
4． 模拟量输出方式
5． RS485形式，或要求转RS232主动发送形式
6． 仪表可OEM定做，说明书相关参数与实际如有冲突，请联系技术服务
