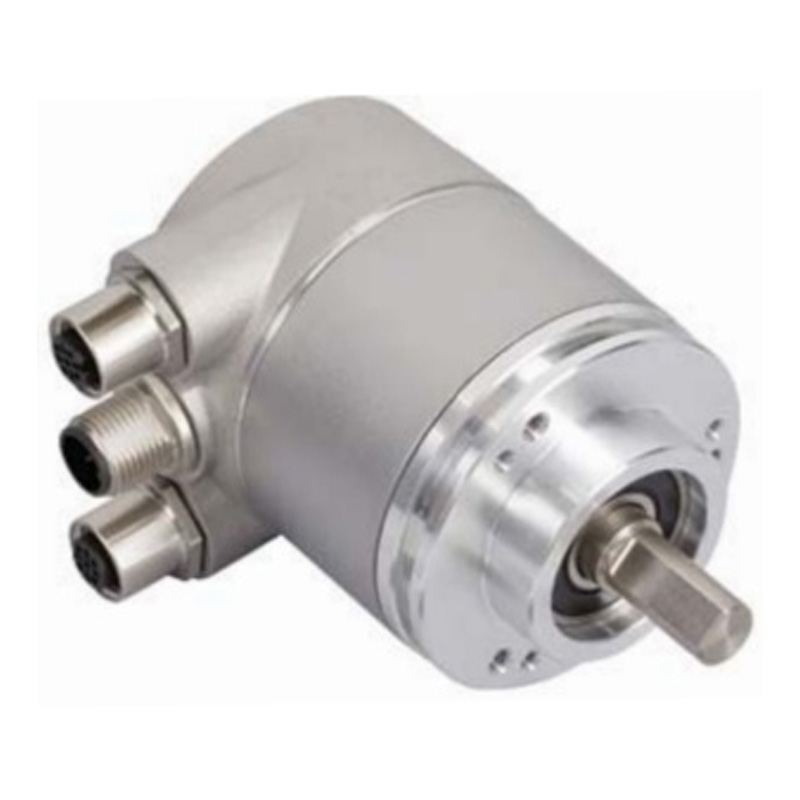

特点与应用：
国际标准ProfiNet/IO协议
可拆卸的模块化总线适配器，地址任意设定，更方便连接
欧系标准安装尺寸，轴型安装或盲孔型安装，端子接线更方便安装
防护等级最高达IP68，工作温度可达-40°C...+85°C，可完美应用与长时间水下工作
具有安全锁式轴承设计，可防止大尺寸优质轴承组在运行和安装期间，由于轴向载荷较大而造成不对心。
可选择不锈钢防爆型重载编码器，具有EX II 2 G Ex ib IIB T4 Gb 欧盟防爆等级认证 ，为石油化工以及防爆设备保驾护航。
|
产品系列 |
KSM58J |
KSM58T |
KSM58H |
|
尺寸（外壳） |
Ø 58mm |
||
|
特性 |
轴型带夹紧法兰 |
轴型带同步法兰 |
抱紧环式盲孔型 |
|
主轴尺寸 |
轴型Ø6、8，10，12，14，15mm |
轴型Ø6、8、10mm |
盲孔型Ø6、8，10，12，14，15mm |
|
|
|||
|
输出信号 |
ProfiNet/IO |
||
|
输出驱动器 |
Ethernet |
||
|
传输速率 |
10 / 100 Mbit |
||
|
接口周期时间 |
≥ 1 ms |
||
|
电源电压 |
10....30VDC（反极性保护，过压保护） |
||
|
单圈分辨率 |
标准13位8192，最大16位65536 |
||
|
圈数 |
4096圈 |
||
|
编码 |
二进制码 |
||
|
重复精度 |
±2BIT |
||
|
消耗电流 |
<50mA(24V电源) 空载 |
||
|
可编程参数 |
每圈对应值可调，软件限位开关，旋转方向，预设值，速率输出，速率时基，波特率 |
||
|
最大转速 |
6000r/min |
||
|
主轴负载 |
径向110N，轴向40N |
||
|
防护等级 |
IP65或IP66 |
||
|
启动力矩 |
≤3Ncm |
||
|
工作温度 |
-40°C....85°C（可定制工作温度-40°C....85°C） |
||
|
储存温度 |
-40°C....100°C |
||
|
抗冲击 |
1000m/s2, 6ms（100g） |
||
|
抗振动 |
20g |
||
|
连接方式 |
3个连接器分别是1个M12,公型4针A码和两个M12,公型,4针,2码 |
||

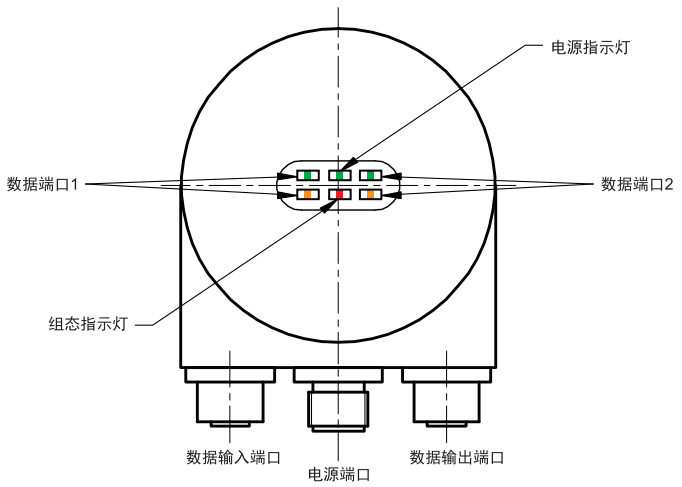

LED指示灯：
|
电源灯： 绿灯亮为故障，暗为无供电 |
|
组态灯： 红灯亮为故障，暗为组态正常 |
|
总线接口1/2： 绿/橙亮为正常工作，暗为不正常 |

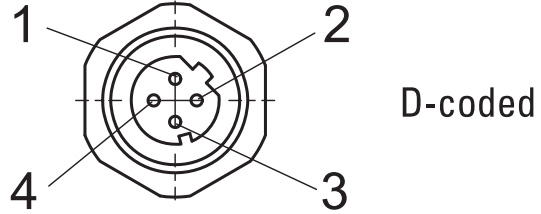

数据端口1：
|
信号 |
TXD+ |
RXD+ |
TXD- |
RXD- |
|
|
针号 |
1 |
2 |
3 |
4 |
电源接口：
|
信号 |
+V |
—— |
0V |
—— |
|
|
针号 |
1 |
—— |
3 |
—— |
数据端口2：
|
信号 |
TXD+ |
RXD+ |
TXD- |
RXD- |
|
|
针号 |
1 |
2 |
3 |
4 |
订货型号代码：
1 2 3 4 5 6 7 8 9
|
绝对值编码器 |
KSM58J - |
XXX |
XXX |
XX
12 13 14 16 |
-XXX
|
X
0 S V W H |
- X
R |
XX |
- XX
EX |
|
1、规格系列 KSM58J - KSM58T - KSM58H - |
B12 |
||||||||
|
2、输出信号 |
|||||||||
|
PNProfiNet/IO输出 PN |
|||||||||
|
3、转动圈数 B12 12bit（标准4096圈） |
|||||||||
|
4、每圈分辨率 12 12 bit（4096分辨率）标准产品 13 13 bit（8192分辨率） 14 14 bit（16384分辨率） 16 16 bit（65536分辨率） |
|||||||||
|
5、机械安装尺寸 详情请看SASM58多圈绝对值编码器机械尺寸图 |
|||||||||
|
6、防护等级、外壳材质 0 防护等级IP65，铝合金外壳 S 防护等级IP68，铝合金外壳（可长时间水下工作） V 防护等级IP66，不锈钢重载外壳 W 防护等级IP68，不锈钢重载外壳（可长时间水下工作） H 防护等级IP66，铝合金外壳（-40°C军工级低温标准） |
|||||||||
|
7、出线方式 R 径向侧出 |
|||||||||
|
8、连接形式 |
|
||||||||
|
PRM 三插头连接 |
PRM |
||||||||
|
9、EX防爆型 |
|||||||||
|
EX 防爆型编码器EX II 2G Ex ib IIB T4 Gb |
|||||||||
